产品简介

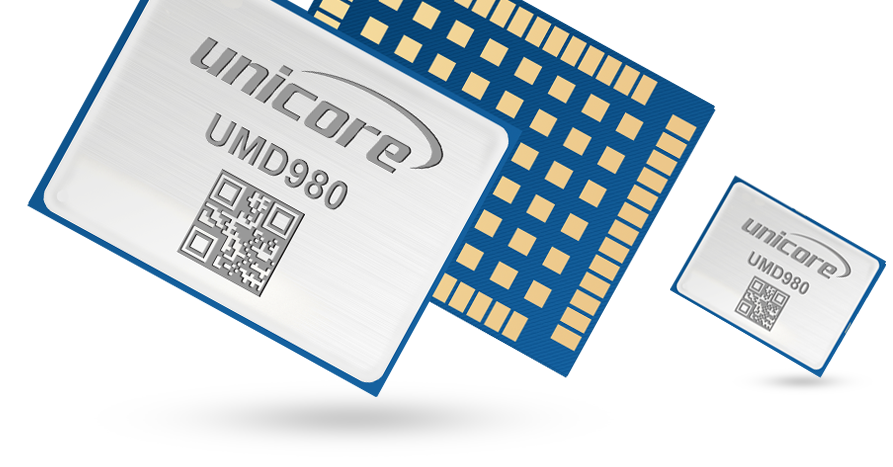

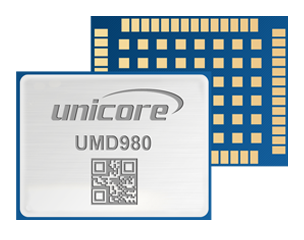

UMD980 是和芯星通自主研发的新一代单北斗高精度RTK定位模块。可同时跟踪BDS B1I，B2I，B3I，B1C，B2a，B2b频点，具备单北斗全频片上RTK定位解算能力。内置先进的抗干扰单元，同时支持干扰检测与干扰信息输出，保证了模块即使在复杂的电磁环境下仍可提供可靠准确的定位精度。为测量测绘、精准农业等高精度导航定位领域提供非凡的解决方案。

产品特点

● 单北斗全频点片上 RTK 定位解算
● 瞬时 RTK 初始化技术
● 60 dB窄带抗干扰技术及先进的干扰检测功能

● Heading2 定向技术
● 支持STANDALONE单站高精度定位
● 支持B2b-PPP，BDS SBAS*

性能指标

通道	基于NebulasIV
信号	BDS B1I, B2I, B3I, B1C, B2a, B2b
单点定位(RMS)	平面：1.5m
	高程：2.5m
DGPS(RMS)	平面：0.4m
	高程：0.8m
RTK(RMS)	平面：0.8cm+1ppm
	高程：1.5cm+1ppm
PPP（RMS）	平面：10 cm
	高程：15 cm
观测精度（RMS）	BDS
原始观测量伪	10cm
原始观测量载波相位	1mm
时间精度 (RMS)	20 ns
速度精度 (RMS)	0.03 m/s
冷启动	＜ 12 s
初始化时间	＜ 5 s ( 典型值 )
初始化可靠性	＞ 99.9%
数据更新率	50 Hz* (RTK+RawData)
差分数据	RTCM V3.X
数据格式	NMEA 0183, Unicore

物理特性

封装	54 pin LGA
尺寸	17.0 × 22.0 × 2.6 mm
重量	1.88 ± 0.03 g

环境指标

工作温度	-40℃ ~+85℃
存储温度	-55℃ ~+95℃
湿度	95% 非凝露
振动	GJB150.16A-2009，MIL-STD-810F
冲击	GJB150.18A-2009，MIL-STD-810F

功能接口

3 x UART（LVTTL）
1 x I²C*
1×SPI*
1 x CAN*(与UART3 复用)

注：标注*部分为特定固件版本/硬件型号支持
